龍游同創電子技術開發有限公司為你介紹雙絞線
雙絞線(Twisted Pair，TP)是一種綜合布線工程中最常用的傳輸介質，是由兩根具有絕緣保護層的銅導線組成的。把兩根絕緣的銅導線按一定密度互相絞在一起，每一根導線在傳輸中輻射出來的電波會被另一根線上發出的電波抵消，有效降低信號干擾的程度。

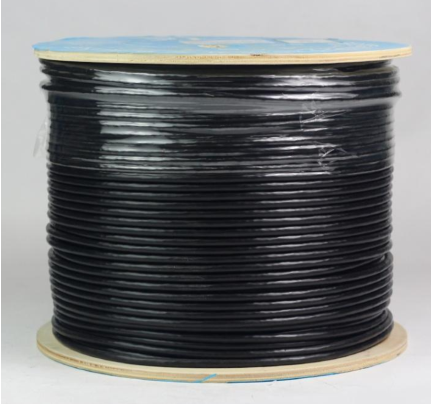

雙絞線一般由兩根22~26號絕緣銅導線相互纏繞而成，"雙絞線"的名字也是由此而來。實際使用時，雙絞線是由多對雙絞線一起包在一個絕緣電纜套管里的。如果把一對或多對雙絞線放在一個絕緣套管中便成了雙絞線電纜 ，但日常生活中一般把"雙絞線電纜"直接稱為"雙絞線"。
雙絞線是由一對相互絕緣的金屬導線絞合而成。采用這種方式，不僅可以抵御一部分來自外界的電磁波干擾，也可以降低多對絞線之間的相互干擾兆去。把兩根絕緣的導線互相絞在一起，干擾信號作用在這兩根相互絞纏在一起的導線上是一致的(這個干擾信號叫做共模信號)，在接收信號的差分電路中可以將共模信號消除，從而提取出有用信號(差模信號) 。
雙絞線的作用是使外部干擾在兩根導線上產生的噪聲(在專業領域里，把無用的信號叫做噪聲)相同，以便后續的差分電路提取出有用信號，差分電路是一個減法電路，兩個輸入端同相的信號(共模信號)相互抵消(m-n)，反相的信號相當于x-(-y)，得到增強。龍游同創電子技術開發有限公司，表示理論上，在雙絞線及差分電路中m=n，x=y，相當于干擾信號被完全消除，有鞏己套腳用信號加倍，但在實際運行中是有一定差異的。
在一個電纜套管里的，不同線對具有不同的扭絞長度，一般地說，扭絞記蒸廈長度在38.1mm~140mm內，按逆時針方向扭絞，相臨線對的扭絞長度在12.7mm以內。雙絞線一個扭絞周期的長度，叫做節距，節距越小(扭線越密)，抗干擾能力越強 。
